エアーヒーター

AC-60W　AC-70W

概要特長用途仕様導入事例よくある質問各種図面ダウンロード

エアーヒーターとは

高温空気発生器　TOHINエアーヒーター

圧縮空気を供給するだけで高温空気を噴射します。電気やその他の熱源は一切使用しないので防爆地域での使用にも適しています。

デモ・機器のレンタルのご依頼はこちらから

エアーヒーターの特長

温度調節はレバー方式で簡単にできます。
冷風用エアークーラーとしても使用できます。本体は高温空気発生と同時に冷風吐出口より低温空気を発生します。

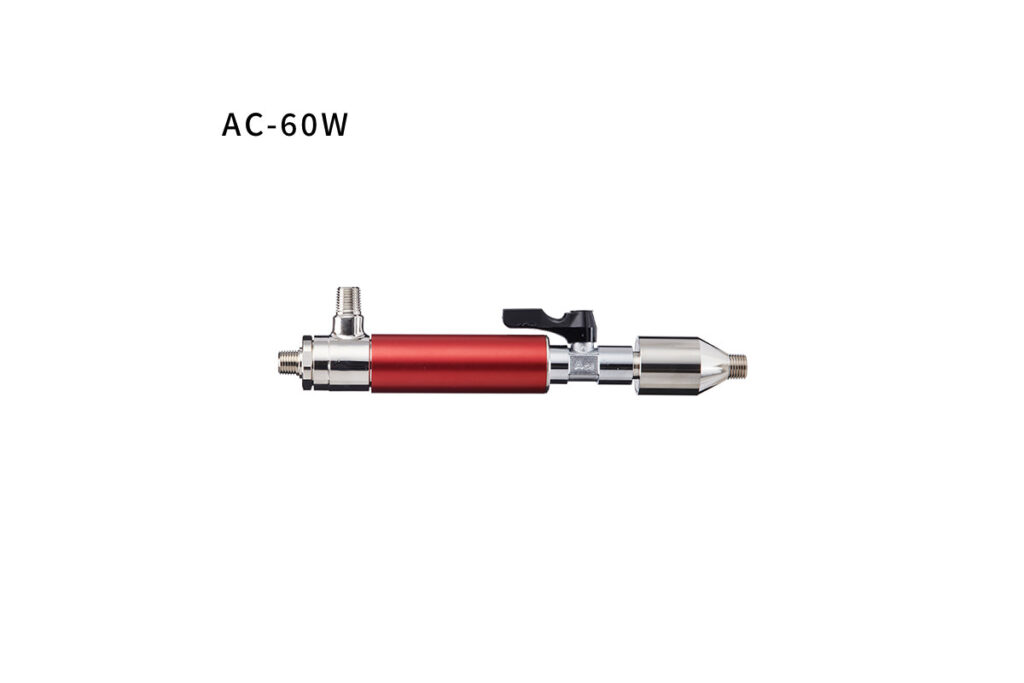

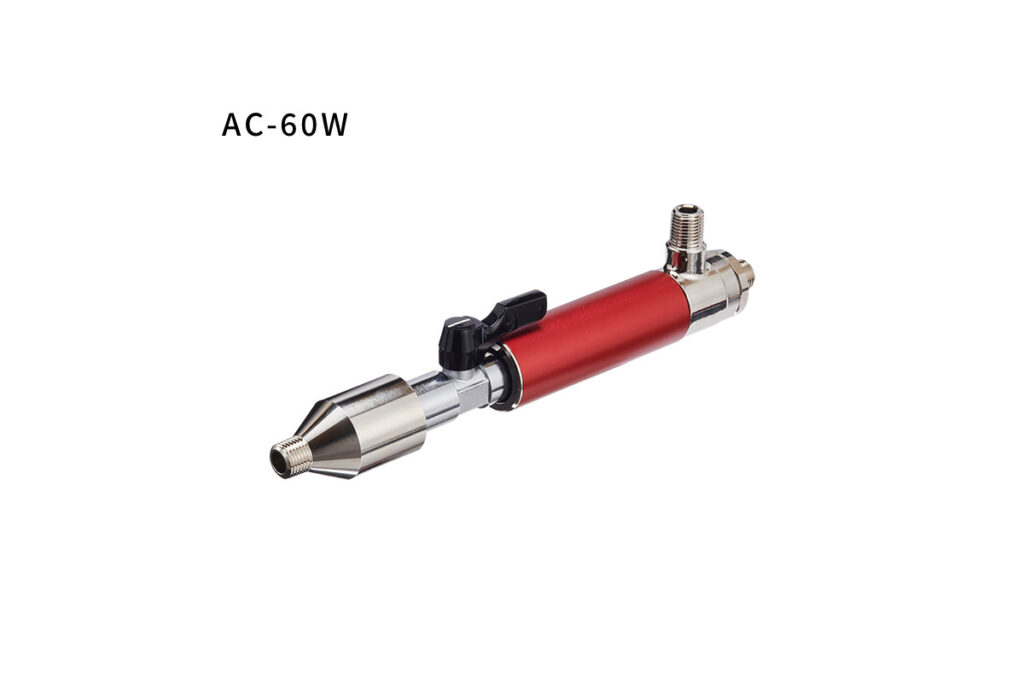

AC-60W型　中風量型

最大温風量
293ℓ/min (エアー圧力0.7MPa 熱風率75％)
最高温風温度
81℃ (エアー圧力0.7MPa 熱風率25％)

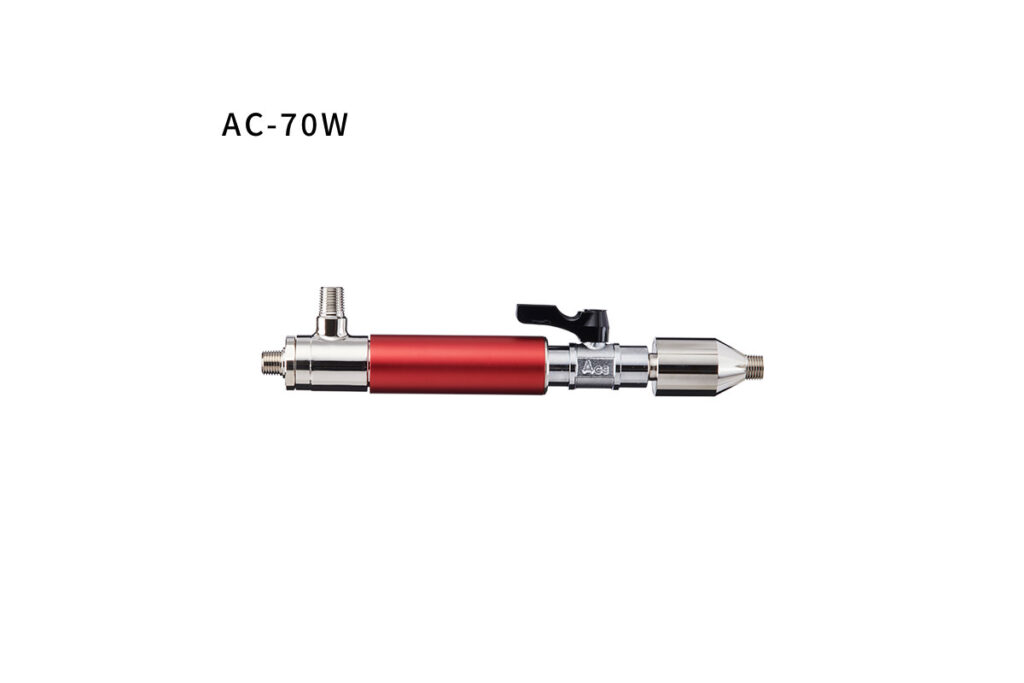

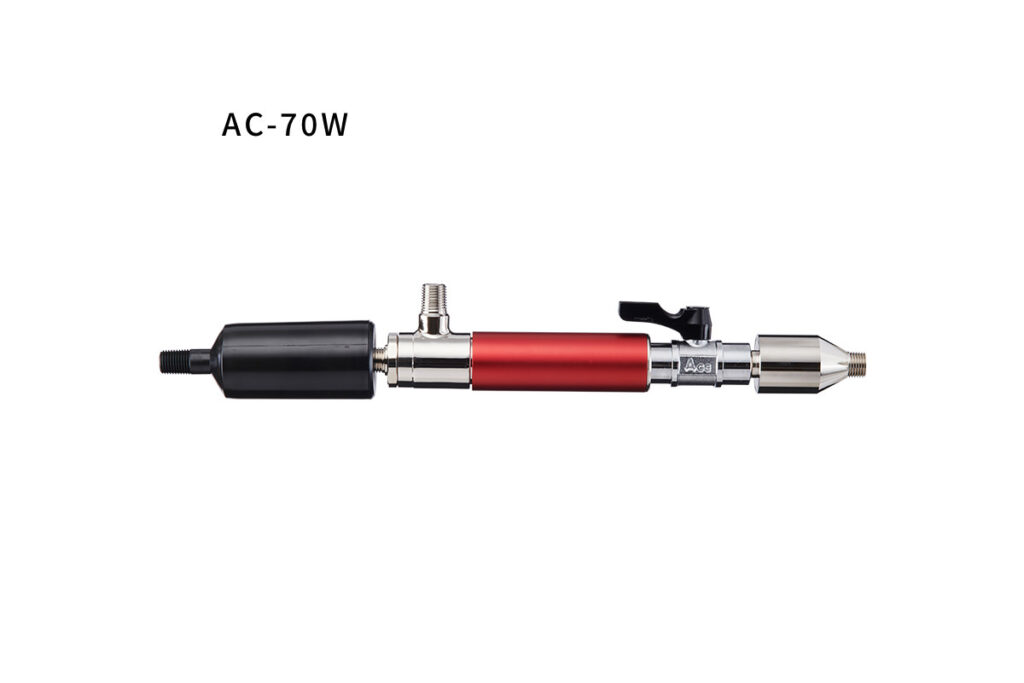

AC-70W型　大風量型

最大温風量
615ℓ/min (エアー圧力0.7MPa 熱風率75％)
最高温風温度
90℃ (エアー圧力0.7MPa 熱風率25％)

エアヒーターの用途

乾燥・加熱・保温・解凍など。

エアヒーターの仕様

	AC-60W	AC-70W
圧縮空気接続口径	R1/4	R1/4
熱風吐出口径	R1/4 内径8φ	R1/4 内径8φ
冷風サイレンサ吐出口径	外径13φ　内径11φ	外径13φ　内径11φ
重量	約580g	約610g
全長（サイレンサー含む）	300mm	300mm
圧縮空気圧	0.3～0.7MPa	0.3～0.7MPa
消費空気量	165～390ℓ/min	366～820ℓ/min
熱風率	25～75％	25～75％
最大温度差	65℃	74℃

AC-60W性能表

熱風率	入　気			吐出熱風		温度差	熱量
%	圧力	風量	温度	風量	温度		Kcal/H
%	MPa	ℓ/min	℃	ℓ/min	℃	℃	Kcal/H
25	0.3	165	16	41	77	61	47
	0.4	212	16	53	78	62	61
	0.5	257	16	64	79	63	75
	0.6	307	16	78	80	64	91
	0.7	348	16	87	81	65	105
50	0.3	176	16	88	60	44	72
	0.4	226	16	113	61	45	95
	0.5	270	16	135	62	46	116
	0.6	310	16	165	63	47	136
	0.7	368	16	184	64	48	164
75	0.3	180	16	135	45	29	73
	0.4	233	16	175	47	31	101
	0.5	285	16	214	49	33	131
	0.6	338	16	254	51	35	164
	0.7	390	16	293	53	37	202

AC-70Wの性能表

熱風率	入　気			吐出熱風		温度差	熱量
%	圧力	風量	温度	風量	温度		Kcal/H
%	MPa	ℓ/min	℃	ℓ/min	℃	℃	Kcal/H
25	0.3	366	16	91	66	51	87
	0.4	455	16	114	73	57	121
	0.5	550	16	138	80	64	164
	0.6	645	16	161	85	69	207
	0.7	740	16	185	90	74	255
50	0.3	376	16	188	48	32	112
	0.4	475	16	238	50	34	151
	0.5	575	16	287	51	35	187
	0.6	680	16	340	53	37	234
	0.7	780	16	390	54	38	276
75	0.3	390	16	293	31	15	81
	0.4	500	16	375	31	15	105
	0.5	600	16	450	32	16	134
	0.6	710	16	533	33	17	169
	0.7	820	16	615	34	18	206

超低温発生器・エアー流量増幅器の導入事例

⾃動⾞メーカーにエアクーラーAC-70を導入

自動車メーカー

効果：ドライ加⼯と⽐較すると刃物寿命が5倍になり、刃物破損による不良品もなくなった。⼯数軽減などで単能旋盤1台あたり⽉間78万円のコスト削減に繋がりました。
